耐震双刻度压力表YN-40/50/YN60/YN75/YN100/YN150ZT（ZQ）
公司专业生产高精度等级系列，量程广，品种型号多，特性优良，螺纹规格齐全，可以满足不同测压系统需求。的型号、量程、精度等级、规格、安装方式及抗震特性详细介绍如下。

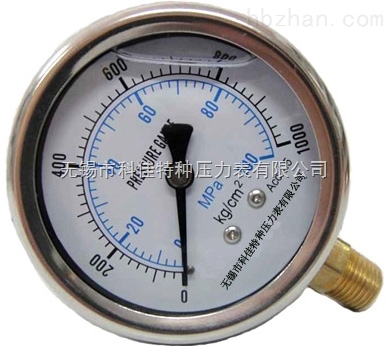

是将指示表盘由原来的法定计量单位又增加一个英制计量单位，以满足外向型企业及外商出口的需要。即双刻度耐震压力表在表盘上的刻度为MPa及psi（bar）计量单位。外壳材料有铁壳和不锈钢壳二种，型号规格有YN-50/YN60/YN100/YN150。双刻度耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、制药机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。 使用寿命长，是普通压力表的替代产品。
技术参数：
型号 | YN-40 | YN-50 | YN -60 | YN -75 | YN -100 | YN -150 |
公称直径(mm) | ￠40 | ￠50 | ￠60 | ￠75 | ￠100 | ￠150 |
接头螺纹 | M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2； | |||||
精度等级(%) | 2.5 | 1.6 | ||||
测量范围(Mpa) | -0.1~0；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9； -0.1~1.5；-0.1~2.4； | |||||
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； | ||||||
使用环境温度(℃) | -40℃~70℃；-25℃~55℃; | |||||
结构形式 | 径向无边；轴向无边（Ｚ）；轴向带前边（ZQ） 径向带后边(T)；径向带前边（TQ）；卡箍安装（U） | |||||
抗震等级 | V．H．4 | |||||
执行标准 | JB/T6804-2006 | |||||
防护等级 | IP65 | |||||
表壳材质 | 电镀铁壳 | |||||
接头材质 | 铜 | |||||
刻度单位 | Mpa；PSI；Bar | |||||
测量范围选用原则：在测量稳定压力时，zui大工作压力不应超过满量程的2/3；测量脉动压力时，zui大工作压力不应超过满量程的1/2；测量高压时，zui大工作压力不应超过测量上限值的3/5。一般被测压力的zui小值应不低于仪表测量上限值的1/3。
精确度等级选用原则：选用压力表zui大值误差应小于生产工艺允许的zui大绝值误差；一般来说，所选用的仪表精确度等级越高，则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
使用与维护
⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃（-40℃~70℃）。
⑶使用工作环境振动等级：V．H．4。
⑷使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。
⑺仪表应经常进行检定（至少每六个月一次 ）。
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件。
压力表外形安装尺寸：
型号 | 外形尺寸 mm | ||||||||
A | B | C | D | d | D1 | d0 | G | M | |
YN-40 | 19 | 25 | 8.5 | 41 | / | / | / | / | M10 X1 |
YN-40Z | 19 | 25 | 0 | 41 | / | / | / | / | |
YN-50 | 29 | 24 | 9 | 50 | / | / | / | / | G1/4 |
YN-50T | 29 | 24 | 9 | 60 | 68 | 3.4 | / | ||
YN-50TQ | 29 | 28 | 11 | 60 | 68 | 3.4 | / | ||
YN-50Z | 29 | 24 | 0 | / | / | / | / | ||
YN-50ZQ | 29 | 24 | 0 | 60 | 68 | 3.4 | 16 | ||
YN-60 | 31 | 32 | 14 | 60 | / | / | / | / | 14X1.5 |
YN-60TQ | 31 | 32 | 14 | 75 | 85 | 3.4 | / | ||
YN-60T | 31 | 32 | 15 | 75 | 85 | 3.4 | / | ||
YN-60Z | 30 | 32 | 0 | / | / | / | / | ||
YN-60ZQ | 30 | 32 | 0 | 75 | 85 | 3.4 | 19 | ||
YN-60ZP | 32 | 32 | 15 | 72 | 81 | 4 | 19 | ||
YN-75 | 24 | 30 | 12 | 75 | / | / | / | / | G3/8 |
YN-75T | 24 | 30 | 12 | 90 | 102 | 5.5 | / | ||
YN-75Z | 24 | 30 | 10 | / | / | / | / | ||
YN-75ZQ | 24 | 30 | 10 | 90 | 102 | 5.5 | 15 | ||
YN-100 | 44 | 45 | 18 | 100 | / | / | / | / | 20X1.5 |
YN-100TQ | 44 | 45 | 18 | 118 | 136 | 5.5 | / | ||
YN-100T | 44 | 46 | 19 | 118 | 136 | 5.5 | / | ||
YN-100Z | 43 | 45 | 34 | / | / | / | / | ||
YN-100ZQ | 43 | 45 | 34 | 118 | 136 | 5.5 | 25 | ||
YN-150 | 50 | 47 | 19 | 149 | / | / | / | / | 20X1.5 |
YN-150TQ | 50 | 47 | 19 | 165 | 182 | 5.5 | / | ||
YN-150T | 50 | 48 | 20 | 165 | 182 | 5.5 | / | ||
YN-150Z | 51 | 47 | 55 | / | / | / | / | ||
YN-150ZQ | 51 | 47 | 55 | 165 | 182 | 5.5 | 25 | ||
| A | B | C | D | K | F | H | h | M |
YN-50U | 29 | 24 | 0 | 50 | 35 | 55 | 32 | 20 | G1/4 |
YN-60U | 30 | 32 | 0 | 60 | 46 | 67 | 36 | 20 | 14X1.5 |
YN-75U | 24 | 30 | 10 | 75 | 62 | 82 | 35 | 25 | G3/8 |
YN-100U | 43 | 45 | 34 | 100 | 69 | 109 | 44 | 38 | 20X1.5 |
YN-150U | 51 | 47 | 55 | 150 | 107 | 160 | 45 | 40 | 20X1.5 |
注：连接螺纹可按要求订货 | |||||||||
