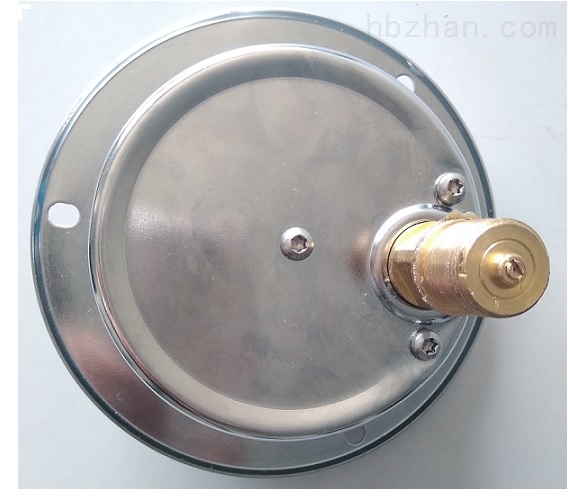

安装孔中心距￠72mm轴向带边偏心耐震压力表YN-60P
公司新开发的安装孔中心距￠72mm的轴向带边耐震压力表（国产￠60轴向带边耐震压力表安装孔距为￠76），可以替代日本大发柴油机组润滑油、缸套冷却水、燃油、增压器滑油、冷却器冷却水等测压系统测压仪表，可承受柴油机工作环境剧烈振动，同时可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰稳定，使用寿命长，经用户使用，效果良好。
轴向带边偏心耐震压力表技术参数：
型号 | YN -60P | |
公称直径(mm) | ￠60 (63) | |
接头螺纹 | M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2； | |
精度等级(%) | 2.5 | 1.6 |
测量范围(Mpa) | -0.1~0；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9； -0.1~1.5；-0.1~2.4； | |
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； | ||
使用环境温度(℃) | -40℃~70℃；-25℃~55℃; | |
结构形式 | 轴向无边（Ｚ）；轴向带前边（ZQ）； | |
抗震等级 | V．H．4 | |
执行标准 | JB/T6804-2006 | |
防护等级 | IP65 | |
表壳材质 | 304 电镀铁壳 | |
接头材质 | 铜 304 316 | |
外形安装尺寸：
型号 | 外形尺寸 mm | ||||||||
A | B | C | D | d | D1 | d0 | G | M | |
YN-40 | 19 | 25 | 8.5 | 41 | / | / | / | / | M10 X1 |
YN-40Z | 19 | 25 | 0 | 41 | / | / | / | / | |
YN-50 | 29 | 24 | 9 | 50 | / | / | / | / | G1/4 |
YN-50T | 29 | 24 | 9 | 60 | 68 | 3.4 | / | ||
YN-50TQ | 29 | 28 | 11 | 60 | 68 | 3.4 | / | ||
YN-50Z | 29 | 24 | 0 | / | / | / | / | ||
YN-50ZQ | 29 | 24 | 0 | 60 | 68 | 3.4 | 16 | ||
YN-60 | 31 | 32 | 14 | 60 | / | / | / | / | 14X1.5 |
YN-60TQ | 31 | 32 | 14 | 75 | 85 | 3.4 | / | ||
YN-60T | 31 | 32 | 15 | 75 | 85 | 3.4 | / | ||
YN-60Z | 30 | 32 | 0 | / | / | / | / | ||
YN-60ZQ | 30 | 32 | 0 | 75 | 85 | 3.4 | 19 | ||
YN-60ZP | 32 | 32 | 15 | 72 | 81 | 4 | 19 | ||
YN-75 | 24 | 30 | 12 | 75 | / | / | / | / | G3/8 |
YN-75T | 24 | 30 | 12 | 90 | 102 | 5.5 | / | ||
YN-75Z | 24 | 30 | 10 | / | / | / | / | ||
YN-75ZQ | 24 | 30 | 10 | 90 | 102 | 5.5 | 15 | ||
YN-100 | 44 | 45 | 18 | 100 | / | / | / | / | 20X1.5 |
YN-100TQ | 44 | 45 | 18 | 118 | 136 | 5.5 | / | ||
YN-100T | 44 | 46 | 19 | 118 | 136 | 5.5 | / | ||
YN-100Z | 43 | 45 | 34 | / | / | / | / | ||
YN-100ZQ | 43 | 45 | 34 | 118 | 136 | 5.5 | 25 | ||
YN-150 | 50 | 47 | 19 | 149 | / | / | / | / | 20X1.5 |
YN-150TQ | 50 | 47 | 19 | 165 | 182 | 5.5 | / | ||
YN-150T | 50 | 48 | 20 | 165 | 182 | 5.5 | / | ||
YN-150Z | 51 | 47 | 55 | / | / | / | / | ||
YN-150ZQ | 51 | 47 | 55 | 165 | 182 | 5.5 | 25 | ||
| A | B | C | D | K | F | H | h | M |
YN-50U | 29 | 24 | 0 | 50 | 35 | 55 | 32 | 20 | G1/4 |
YN-60U | 30 | 32 | 0 | 60 | 46 | 67 | 36 | 20 | 14X1.5 |
YN-75U | 24 | 30 | 10 | 75 | 62 | 82 | 35 | 25 | G3/8 |
YN-100U | 43 | 45 | 34 | 100 | 69 | 109 | 44 | 38 | 20X1.5 |
YN-150U | 51 | 47 | 55 | 150 | 107 | 160 | 45 | 40 | 20X1.5 |
注：连接螺纹可按要求订货 | |||||||||
注：
使用与维护：
⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃（-40℃~70℃）。
⑶使用工作环境振动等级：V．H．4。
⑷使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。
⑺仪表应经常进行检定（至少每六个月一次 ）。
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件。
公司可为用户提供轴向带边偏心耐震压力表产品选型方案，享受zui实惠的产品价格。同时可根据用户需要，设计、制造特殊用途的耐震压力表产品，产品三包期一年。
公司以生产开发各类测压仪表、压力变送器、温度计为主，所生产的耐震压力表，在计量、石油化工、电力、船舶、食品、水处理、液压机械等工业领域取得广泛应用，深受广大用户好评。我们敢于对用户承诺：不断地为用户提供高性能的产品和高效的服务，急用户之所急，使您无后顾之忧！
