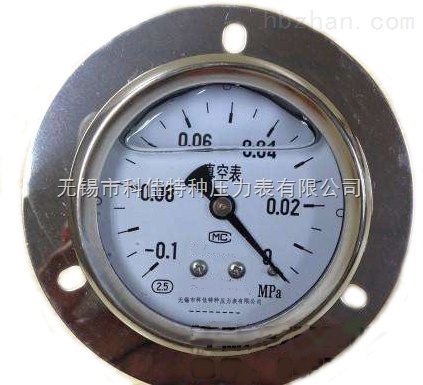

耐震不锈钢真空压力表全部采用不锈钢材料制造，主要零件采用OCr18Ni12Mo2Ti材料，适用于有腐蚀性气体环境，可检测腐蚀性较强介质的压力，广泛应用于石油、化工、冶金等工业。
耐震型还可以适应剧烈振动环境，耐受脉动介质及冲击载荷，具有更广泛用途。
型号命名：
技术参数：
型号 | 结构形式 | 精确度% | 测量范围 MPa |
Y-60B | 径向无边 |
±２.５ | -0.1～0;-0.1～0.06;-0.1～0.15;
0～4.0;0～6.0;0～10;0～16 ；0～25;0～40;0～60;0～100
|
Y-75B Y-75TB Y-75ZB Y-75ZQB | 径向无边 | ||
Y-100B | 径向无边 | ±1.6 | |
Y-150B | 径向无边 | ||
注：轴向可按要求带方形前边。 | |||
仪表执行标准：GB/T1226-2001，Q/320211 DGH01-2003
全不锈钢压力表使用工作温度：-40℃~70℃；
全不锈钢耐震压力表使用工作温度：-25℃~70℃
工作环境振动频率不大于25Hz，振幅不大于1mm
型号 | 外形尺寸 mm | ||||||
A | B | C | D | d | d0 | M | |
Y-60B | 31 | 32 | 14 | 60 | / | / |
１４X1.5 |
Y-60TB | 31 | 32 | 15 | 75 | 3.4 | ||
Y-60ZB | 30 | 32 | 0 | / | / | ||
Y-60ZQB | 30 | 32 | 0 | 75 | 3.4 | ||
Y-75B | 24 | 30 | 12 | 75 | / | / | |
Y-75TB | 24 | 30 | 12 | 90 | 5.5 | ||
Y-75ZB | 24 | 30 | 0 | / | / | ||
Y-75ZQB | 24 | 30 | 0 | 90 | 5.5 | ||
Y-100B | 44 | 45 | 18 | 100 | / | / | 20X1.5 |
Y-100TB | 44 | 46 | 19 | 118 | 5.5 | ||
Y-100ZB | 43 | 45 | 34 | / | / | ||
Y-100ZQB | 43 | 45 | 44 | 118 | 5.5 | ||
Y-150B | 50 | 47 | 19 | 149 | / | / | 20X1.5 |
Y-150TB | 50 | 48 | 20 | 165 | 5.5 | ||
Y-150Z | 51 | 47 | 55 | / | / | ||
Y-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
注：连接螺纹可按要求订货 | |||||||
使用与订货须知：
全不锈钢耐震压力表不适用于外界有强氧化剂环境。
订货请说明名称、型号及测量范围。
