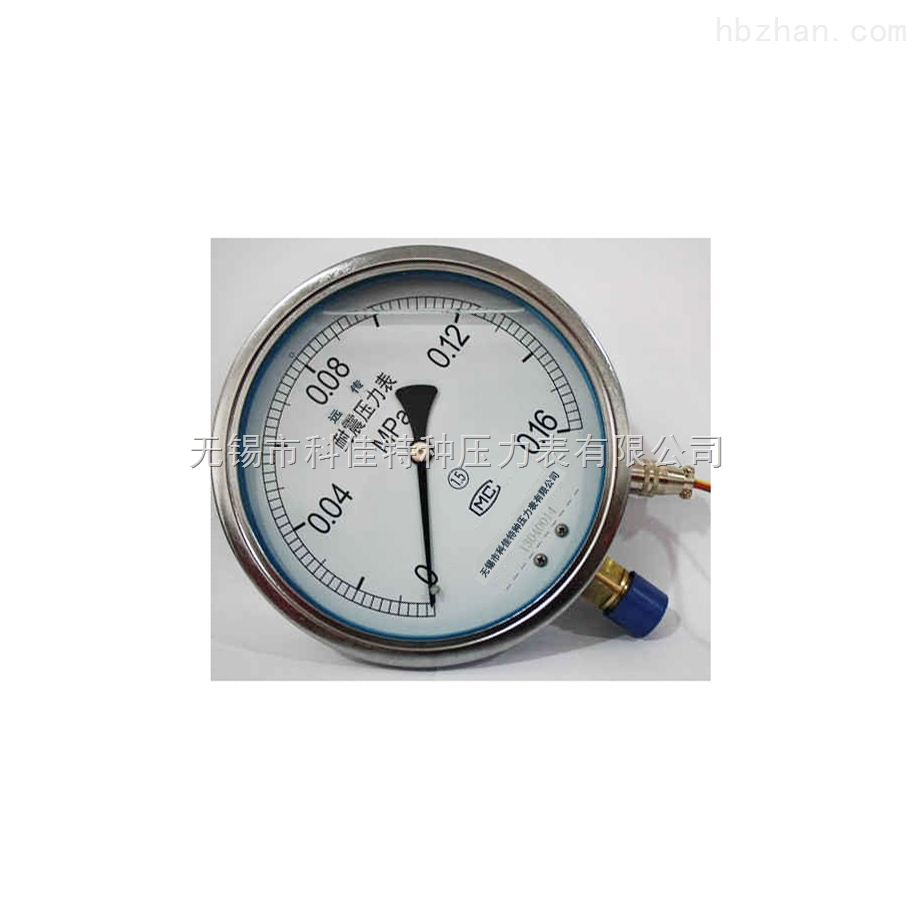

不锈钢差动远传压力表YTT-100-B/150-B YTT-100A-B/150A-B
不锈钢差动远传压力表适用于一般环境,测量对不锈钢无腐蚀性气体、液体的压力。仪表除就地指示压力值外,还能连续输出与压力值成线性的0-10mA或4-20mA直流信号,可与DDZ-II型变送单元组合仪表及计算机控制系统配合应用,组成显示、记录、调节、控制等自动化系统。
型号命名:
技术参数:
产品名称及型号 | 输出信号 与负载电阻 | 测量范围 MPa | 精确度 % | |
不锈钢差动远 传压力表 | 不锈钢耐震差动 远传压力表 | |||
YTT-100A-B/150A-B | YTT-100A-B/150A-B-Z | 0-10mADC ≤1KΩ | -0.1~0.3;-0.1~0.5; -0.1~0.9;-0.1~1.5 -0.1~2.4; 0~0.16;0~0.25;0~0.4;0~0.6; 0~1.0;0~1.6;0~2.5;0~4.0;0~6.0; 0~10;0~16;0~25;0~40;0~60 | ± 1.6 |
YTT-100-B/150-B | YTT-100-B/150-B-Z | 4-20mADC ≤250Ω |
使用与订货须知:
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
YTT-100-B/150A-B、YTT-100-B/150A-B-Z型仪表供电电源:220V;50Hz。
YTT-100-B/150B、YTT-100-B/150B-Z型供电电源:24VDC由配电器供电。
仪表工作温度:-25℃~55℃,相对湿度不超过80%。
耐震型仪表工作环境振动频率不大于25Hz,振幅不大于0.3mm。
仪表执行标准:Q/320211 DGH03-2003
仪表外形尺寸:
型 号 | 外形尺寸 mm | ||||||
A | B | C | D | d | d0 | M | |
Y-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
Y-100T | 44 | 46 | 19 | 118 | 5.5 | ||
Y-100Z | 43 | 45 | 34 | / | / | ||
Y-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
Y-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
Y-150T | 50 | 48 | 20 | 165 | 5.5 | ||
Y-150Z | 51 | 47 | 55 | / | / | ||
Y-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
注:连接螺纹可按要求订货. |
