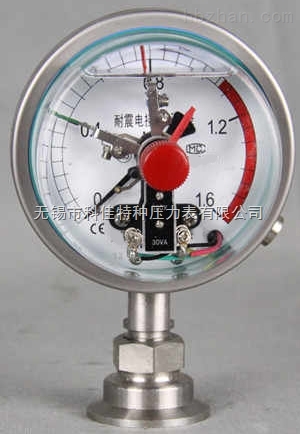

防震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量气体，液体或蒸汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
型号 | YTXC-100 | YTXC-150 | |||
公称直径(mm) | ￠100 | ￠150 | |||
接头螺纹 | M20×1.5；G3/8；G1/2； | ||||
精度等级(%) | 1.6 (2.5) | ||||
测量范围(Mpa) | -0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9； -0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； | ||||
使用环境温度(℃) | -25℃~55℃ | ||||
结构形式 | 径向无边；轴向无边（Z）；轴向带前边（ZQ）；径向带后边(T)；径向带前边（TQ）； | ||||
接点电参数 | 工作电压 | 380VAC；220VDC（zui高电压） | |||
zui大工作电流 | 1A | ||||
持续电流 | 0.6A | ||||
zui大功率（无感负载） | 30VA ；50VA | ||||
接点开关形式 | 一常开，一常闭 | 双常开 | 双常闭 | ||
连接器 | 防水接线盒；X14K4P航插 | ||||
抗震等级 | V．H．4 | ||||
执行标准 | Q/320211 DGH05-2004 | ||||
防护等级 | IP65 | ||||
表壳材质 | 铁壳电镀；不锈钢304SS ；铝合金壳 可选 | ||||
接头材质 | 铜 | ||||
测量范围选用原则：在测量稳定压力时，zui大工作压力不应超过满量程的2/3；测量脉动压力时，zui大工作压力不应超过满量程的1/2；测量高压时，zui大工作压力不应超过测量上限值的3/5。一般被测压力的zui小值应不低于仪表测量上限值的1/3。
精确度%:1.0；1.6；
精确度等级选用原则：选用压力表zui大值误差应小于生产工艺允许的zui大绝值误差；一般来说，所选用的仪表精确度等级越高，则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
公司可为用户提供产品选型方案，享受zui实惠的产品价格。同时可根据用户需要，设计、制造特殊用途的压力表产品，产品三包期一年。
公司以生产开发各类测压仪表、压力变送器、温度计为主，所生产的系列仪表，在计量、石油化工、电力、矿业、食品、水处理、液压机械等工业领域取得广泛应用，深受广大用户好评。我们敢于对用户承诺：不断地为用户提供高性能的产品和高效的服务，急用户之所急，使您无后顾之忧！
